适用物料:石料、砂子、建筑垃圾、粘湿物料
应用范围:煤炭、电力、煤化工、冶金、建材等行业
产品规格:依工艺而定
处理能力:依工艺而定
产品详情
产品用途:

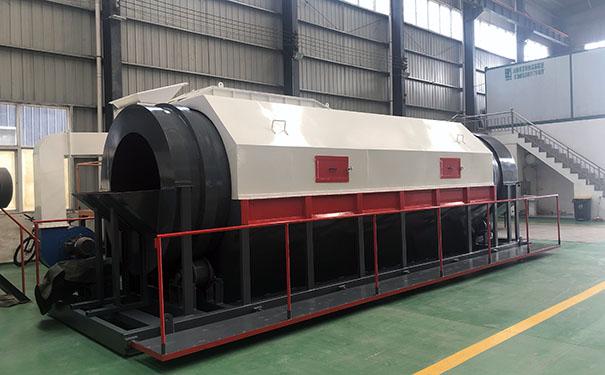

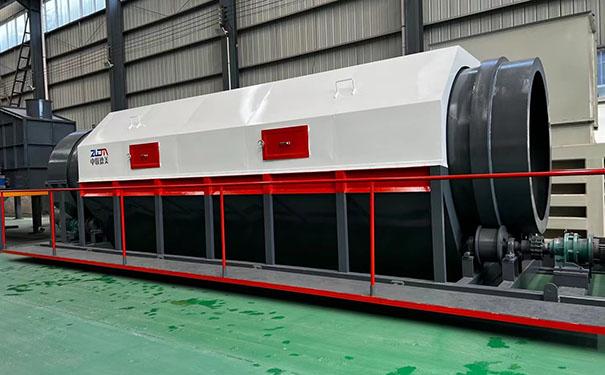

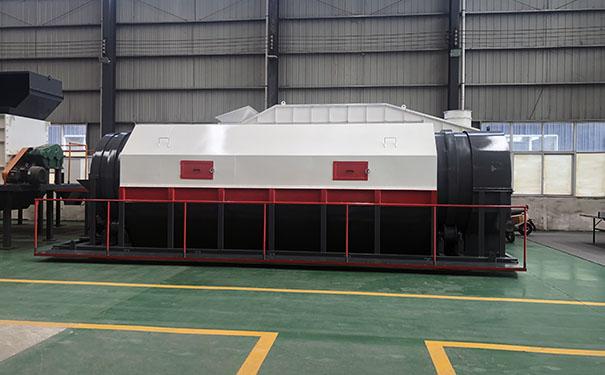

重型滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分设备,它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。适宜筛分各种性质的物料,以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料,筛下产品大100mm,中间10-50mm,细可达3mm以下,该产品深受广大用户的一致好评。
工作原理:
滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。GTS系列滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞
性能特点:
1、采用滚动输送原理,摩擦系数小,磨损轻,筛孔不易堵塞。
2、滚筒支承采用整体通轴结构,运行平稳,不振动,噪声低。
3、内部滚筒筛网配件采用分体设计,结构简单,更换维修快捷方便。
4、滚筒体采用有效的全密封结构,不扬尘,不污染。
5、整机可靠性高,一次性投资较少,能耗低,产量大,节能效果明显。
6、可按客户要求采用不同筛网材质,筛孔尺寸,筛分效率高,使用寿命长,维护成本低
技术参数:
型号 | 出力 (t/h) | 功率 (kw) | 筛筒直径 (mm) | 筛筒长度 (mm) | 入料粒度 (mm) | 筛下粒度 (mm) | 外型尺寸 (长Ⅹ宽Ⅹ高mm) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 |
